Dalam industri pemulihan data forensik, para teknisi sering kali dikejutkan oleh unit hard disk berlabel “Maxtor” yang masuk ke laboratorium, namun ketika diperiksa secara mendalam, komponen internalnya ternyata merupakan arsitektur Seagate F3. Praktik penamaan ulang (rebranding) ini umum dilakukan pabrikan pada masa transisi akuisisi lini produk, sehingga drive tersebut kerap dijuluki sebagai “Fake Maxtor”. Masalah paling krusial yang sering melanda varian drive hibrida logika ini adalah kemunculan kode kesalahan fatal “LED:CC” atau Diagnostic Port Locked pada log terminal serial ketika drive dinyalakan.
Pesan eror LED:CC merupakan indikasi bahwa mikroprosesor hard disk mengalami kemacetan sirkuit (kernel crash) akibat adanya konflik pembacaan subsistem firmware yang sangat parah di area sistem (Service Area). Ketika kesalahan ini terjadi, hard disk akan langsung mengunci port komunikasi diagnostiknya, menolak segala bentuk eksekusi perintah teknologi (Techno Commands), dan terjebak dalam status sibuk (Busy / BSY) secara permanen. Guna mendobrak baris pertahanan proteksi firmware yang membeku ini, perangkat PC-3000 menyediakan sebuah trik intervensi hardware tingkat tinggi melalui metode Isolasi Spindel (Spindle Isolation technique).
Mekanisme Eror LED:CC dan Prosedur Isolasi Spindel pada PC-3000
Prosedur pembebasan akses terminal pada drive Seagate/Maxtor yang terkunci ini membutuhkan kombinasi manipulasi mekanis dan injeksi kode mikro sebagai berikut:
- Penyebab Utama Kegagalan Modul (Overloaded Logs): Kode kesalahan LED:CC umumnya dipicu oleh kegagalan inisialisasi modul Media Cache atau tumpukan daftar log SMART yang korup saat proses booting pertama kali. Karena kepala baca mencoba memuat data eksternal yang rusak tersebut secara berulang, prosesor hard disk mengalami panas logis (buffer overflow) dan memutus komunikasi demi keamanan komponen.

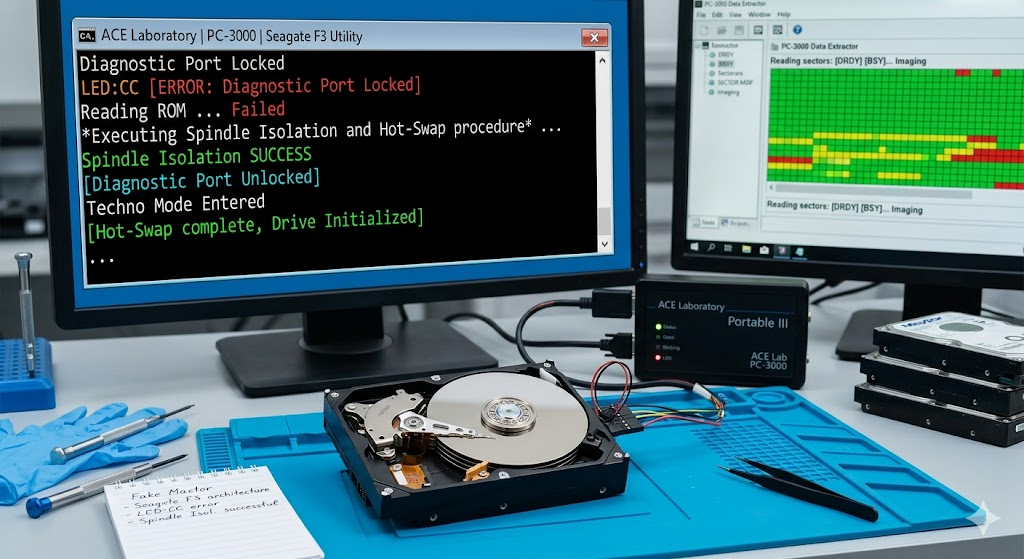

- Prinsip Kerja Metode Isolasi Spindel: Karena jalur terminal terkunci seketika saat kepala baca menyentuh piringan magnetik, teknisi harus mencegah kepala baca melakukan inisialisasi awal. Langkah ini dilakukan dengan melonggarkan baut papan PCB hard disk dan menyelipkan selembar kertas isolator tipis (seperti mika atau kertas film) di antara titik kontak pin motor spindel pada PCB.
- Mengambil Alih Kendali Mode Aman (Safe Mode Booting): Dengan terisolasinya jalur motor spindel, piringan magnetik tidak akan berputar saat drive diberikan daya oleh hardware PC-3000. Kondisi ini membuat prosesor hard disk gagal memuat firmware utama dan terpaksa masuk ke dalam mode operasi dasar (Safe Mode). Pada tahap inilah, proteksi keamanan LED:CC berhasil di-bypass dan port terminal (Level T) akan terbuka kembali secara virtual.
- Pelepasan Isolasi dan Pemulihan Kontak Elektrikal: Setelah teknisi berhasil mendapatkan akses ke baris perintah terminal PC-3000, motor spindel harus diaktifkan kembali. Tanpa mematikan pasokan daya listrik (hot-swap logis), teknisi mencabut kertas isolator secara perlahan dengan pinset, lalu mengencangkan kembali baut-baut PCB agar koneksi elektrikal ke motor dan kepala baca terhubung secara utuh.
- Perintah Pembersihan dan Pembangunan Ulang Translator: Setelah motor berputar normal, teknisi mengirimkan perintah inisialisasi putaran (Spin Up via perintah /2 dan U). Setelah drive siap, perintah pembersihan log yang menggantung (seperti perintah mengosongkan Media Cache atau inisialisasi ulang SMART) dieksekusi. Langkah terakhir adalah melakukan regenerasi translator sektor untuk menyelaraskan kembali peta logika LBA dengan CHS fisik piringan.
Kesimpulan
Keberhasilan mengatasi kode kesalahan LED:CC pada drive Seagate arsitektur F3 berlabel Maxtor ini membuktikan bahwa batas antara kerusakan hardware dan kerusakan software forensik sangatlah tipis. Metode isolasi spindel secara fisik menjadi jembatan krusial yang memungkinkan teknisi untuk menembus proteksi sistem operasi hard disk yang membeku, yang mustahil diselesaikan hanya dengan menggunakan instruksi perangkat lunak biasa.
Secara keseluruhan, fleksibilitas kontrol utilitas Seagate F3 pada PC-3000 dikombinasikan dengan pendekatan mekanis tingkat rendah memberikan solusi pemulihan yang sangat elegan dan terukur. Dengan terbebasnya drive dari jeratan lingkaran eror LED:CC serta berhasil dikembangkannya kembali fungsi translator sektor, hard disk pasien dapat dikembalikan ke status Ready sehingga seluruh berkas penting milik pengguna di dalam modul Data Extractor dapat diselamatkan tanpa ada yang tertinggal.
