Dalam dunia flash data recovery, ada satu masalah yang cukup sering membuat teknisi frustrasi:
Chip NAND berhasil dilepas, koneksi sudah benar, tetapi ketika dibaca di software muncul status:
“Unknown Chip ID” atau chip tidak dikenali.
Akibatnya, proses recovery langsung terhenti.
Tidak bisa membaca dump NAND. Tidak bisa lanjut ECC correction. Bahkan file pengguna belum sempat terlihat.
Masalah seperti ini biasanya terjadi ketika teknisi menemukan chip NAND generasi baru, chip langka, atau memory dengan ID yang belum masuk database software. Sebelumnya, teknisi sering harus menunggu update database dari ACE Lab atau meminta bantuan technical support agar chip baru ditambahkan secara manual. Namun pada PC-3000 Flash versi 8.2.x, muncul fitur baru yang cukup mengubah alur kerja recovery: penambahan unsupported Chip ID secara otomatis langsung dari software.
Kenapa “Unknown Chip ID” Bisa Jadi Masalah Besar?
Dalam recovery NAND Flash, identifikasi chip bukan sekadar formalitas.
Software perlu mengetahui parameter penting seperti:
- Struktur page NAND
- Jumlah block
- ECC structure
- Bus width (8-bit atau 16-bit)
- LUN configuration
- Block size & page size
Jika parameter ini tidak dikenali, software tidak bisa membaca NAND dengan benar. Hasil dump berisiko penuh error atau bahkan gagal terbaca sama sekali. Karena itulah database chip NAND di tools seperti PC-3000 Flash terus diperbarui secara rutin.
Sederhananya:
Kalau software tidak tahu “bahasa” chip tersebut, maka data di dalamnya akan terlihat seperti kode acak.
Dulu: Harus Menunggu Update atau Bantuan Support
Sebelum update 8.2.x, teknisi biasanya menghadapi situasi seperti ini:
Chip sudah siap dibaca, tetapi ID tidak ada di database.
Pilihan yang tersedia cukup terbatas:
- Menunggu update NAND library mingguan
- Menghubungi technical support ACE Lab
- Remote session untuk menambahkan resource chip
- Trial and error parameter manual
Masalahnya, proses ini bisa memakan waktu—terutama jika kasus recovery sedang mendesak atau berkaitan dengan data penting pelanggan. ACE Lab sendiri menyebut bahwa sebelumnya pelanggan sering menghubungi support ketika menemukan unknown chip ID atau XOR yang belum tersedia.

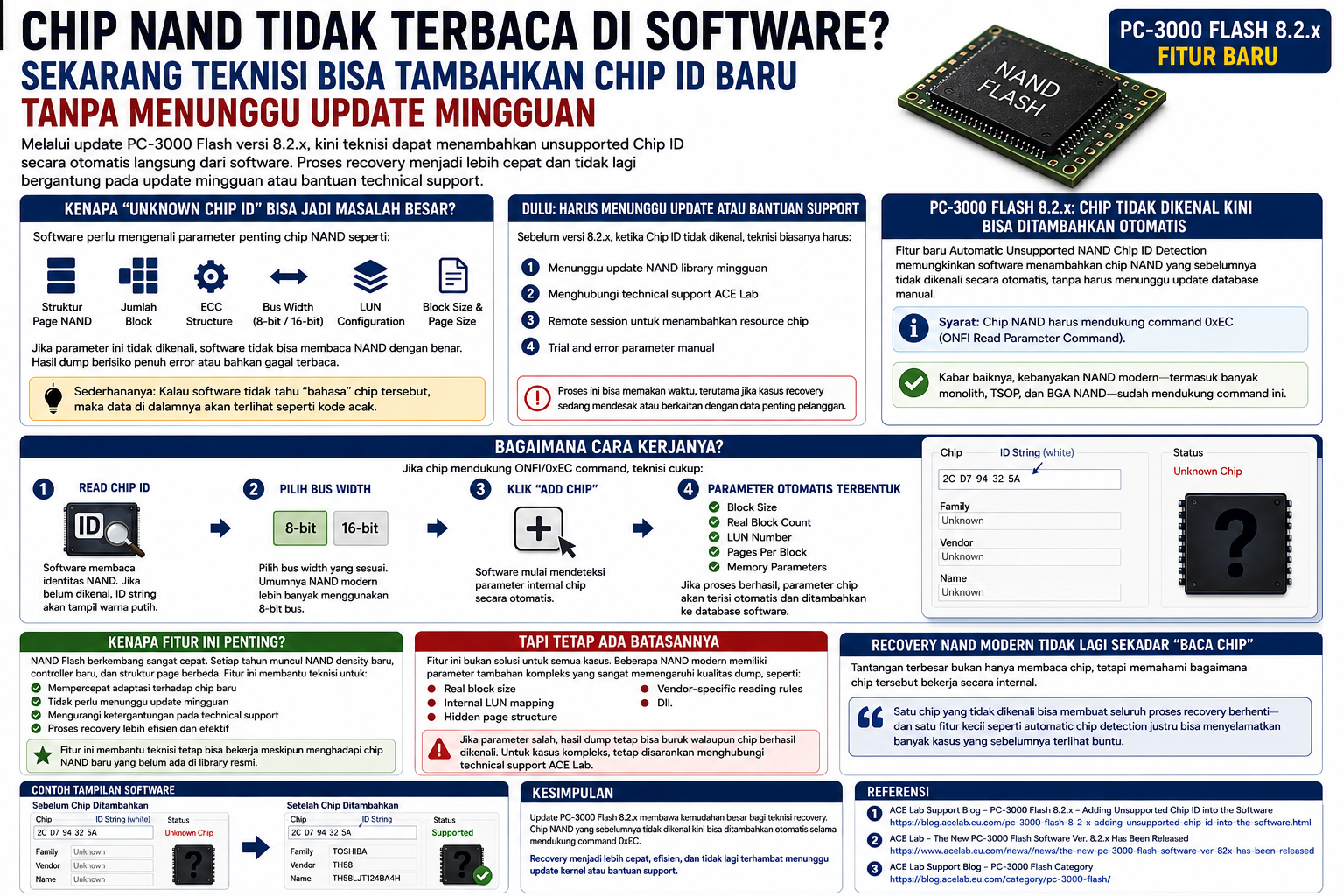

PC-3000 Flash 8.2.x: Chip Tidak Dikenal Kini Bisa Ditambahkan Otomatis
Melalui update PC-3000 Flash 8.2.x, ACE Lab memperkenalkan fitur baru:
Automatic Unsupported NAND Chip ID Detection
Fitur ini memungkinkan software menambahkan chip NAND yang sebelumnya tidak dikenali secara otomatis, tanpa harus menunggu update database manual.
Tetapi ada syarat penting.
Chip NAND harus mendukung command 0xEC (ONFI Read Parameter Command).
Kabar baiknya, menurut ACE Lab, kebanyakan NAND modern—termasuk banyak monolith, TSOP, dan BGA NAND—sudah mendukung command ini.
Bagaimana Cara Kerjanya?
Saat software membaca chip yang belum dikenal, biasanya akan muncul ID string putih di area chip marking.
Ini tanda bahwa:
chip berhasil terbaca, tetapi belum ada di database.
Jika chip mendukung ONFI/0xEC command, teknisi cukup:
1. Read Chip ID
Software membaca identitas NAND.
2. Pilih Bus Width
Biasanya tersedia opsi:
- 8-bit
- 16-bit
ACE Lab menjelaskan bahwa sebagian besar NAND modern lebih sering menggunakan 8-bit bus, sementara 16-bit kini lebih jarang ditemukan.
3. Klik “Add Chip”
Software mulai mendeteksi parameter internal secara otomatis.
4. Parameter Otomatis Terbentuk
Jika proses berhasil, software akan mengisi:
- Block size
- Real block count
- LUN number
- Pages per block
- Memory parameters lain
secara otomatis ke database software.
Artinya:
Teknisi tidak perlu lagi menebak-nebak struktur NAND secara manual pada banyak kasus.
Kenapa Fitur Ini Penting untuk Recovery Modern?
NAND Flash berkembang sangat cepat.
Setiap tahun muncul:
- NAND density baru
- Controller baru
- Struktur page berbeda
- Package monolith baru
- Vendor NAND tambahan
Akibatnya, database chip recovery juga harus terus berkembang.
Menurut ACE Lab, fitur ini membantu mempercepat adaptasi terhadap chip NAND modern yang belum sempat masuk library resmi, sehingga proses recovery bisa tetap berjalan tanpa terlalu bergantung pada update berkala.
Tapi Tetap Ada Batasannya
Walaupun sangat membantu, fitur ini bukan solusi untuk semua kasus.
ACE Lab tetap menyarankan teknisi menghubungi technical support pada kasus NAND modern tertentu karena beberapa chip memiliki parameter tambahan kompleks yang sangat memengaruhi kualitas dump, seperti:
- Real block size
- Internal LUN mapping
- Hidden page structure
- Vendor-specific reading rules
Jika parameter salah, hasil dump tetap bisa buruk walaupun chip berhasil dikenali.
Recovery NAND Modern Tidak Lagi Sekadar “Baca Chip”
Kasus unsupported Chip ID menunjukkan satu hal penting:
Recovery NAND Flash modern semakin kompleks.
Tantangannya bukan hanya membaca chip, tetapi juga memahami bagaimana chip tersebut bekerja secara internal.
Karena dalam recovery data profesional, satu chip yang tidak dikenali bisa membuat seluruh proses recovery berhenti—dan satu fitur kecil seperti automatic chip detection justru bisa menyelamatkan banyak kasus yang sebelumnya terlihat buntu.
Referensi
- ACE Lab Support Blog – PC-3000 Flash 8.2.x – Adding Unsupported Chip ID into the Software
- ACE Lab News – The New PC-3000 Flash Software Ver. 8.2.x Has Been Released
- PC-3000 Flash Overview – NAND chip database & recovery workflow
