Pendahuluan
Dalam dunia pemulihan data profesional, komunikasi langsung dengan HDD melalui port COM serial adalah salah satu teknik paling penting yang harus dikuasai oleh setiap teknisi. Berbeda dengan koneksi SATA biasa yang hanya memungkinkan akses data di level pengguna, port COM serial memberikan akses ke tingkat yang jauh lebih dalam — yaitu langsung ke firmware dan sistem internal HDD.
Dalam proses pemulihan data, terkadang kita perlu menggunakan port COM. Beberapa HDD, seperti Seagate, Toshiba, dan Samsung, menyediakan port COM selain antarmuka SATA, sehingga memungkinkan kita untuk menghubungkan HDD dan mengirimkan perintah melalui port COM ketika HDD mengalami kerusakan. mrtlab
Artikel ini membahas secara mendalam cara kerja koneksi USB ke serial COM, komponen-komponen yang dibutuhkan, cara pemasangan yang benar, serta hal-hal teknis penting yang harus dipahami sebelum melakukan koneksi terminal pada HDD.
Mengapa Port COM Serial Sangat Penting untuk Pemulihan Data?
Port COM serial pada HDD bukan sekadar antarmuka biasa — ini adalah pintu belakang yang memberikan akses ke area yang tidak dapat dijangkau melalui koneksi SATA standar. Berikut alasan utama mengapa port ini sangat vital:
1. Akses ke Service Area (Firmware)
Fungsi pembacaan data pengguna melalui terminal serial dapat diperluas ke DR (Data Recovery). Cukup dengan memilih program factory untuk membaca di DR dan memasuki mode serial dalam program factory Seagate. Ini memungkinkan penyalinan dan pencerminan data pengguna melalui serial, bahkan jika antarmuka ATA HDD tidak dapat berfungsi. Mrtlab
2. Kontrol Terminal Penuh
Dalam mode terminal, pengguna cukup menekan “Ctrl+Z” untuk memasukkan perintah terminal, dan menekan “Ctrl+T” untuk masuk ke mode terminal ATA. Mrtlab
3. Menangani HDD yang Tidak Terdeteksi
Ketika HDD sama sekali tidak terdeteksi oleh sistem operasi melalui SATA, port COM serial sering kali masih bisa digunakan untuk berkomunikasi dengan firmware drive. Ini membuka kemungkinan perbaikan firmware, regenerasi translator, dan ekstraksi data dari drive yang secara kasat mata “mati”.
4. Dukungan Multi-Merek
Port serial sangat penting karena banyak drive menggunakannya dengan cara yang sama. HDD Serial Commander adalah utilitas universal untuk mengontrol dan mengedit firmware pada HDD Seagate, Samsung, dan Toshiba melalui port terminal serial (diagnostik). Hddserialcommander
Komponen Utama Koneksi USB ke Serial COM
Alat pemulihan data MRT menyediakan satu set lengkap konektor port COM HDD, yang terdiri dari adapter port USB dan berbagai kepala perintah (instruction heads). mrtlab
Secara umum, sistem koneksi USB ke COM untuk HDD terdiri dari komponen-komponen berikut:
A. Adapter USB ke Serial (USB-to-TTL Converter)
Ini adalah komponen inti yang berfungsi mengubah sinyal USB dari komputer menjadi sinyal serial TTL (Transistor-Transistor Logic) yang dapat dipahami oleh port COM pada HDD.
Satu sisinya terhubung ke antarmuka USB komputer melalui kabel data, sisi lainnya terhubung ke HDD melalui winding displacement (kabel pita) dan kepala perintah. mrtlab
Chip yang paling umum digunakan pada adapter USB-to-TTL antara lain:
| Chip | Kelebihan | Kompatibilitas |
| FTDI FT232RL | Paling stabil, banyak didukung driver | Windows, Linux, macOS |
| Silicon Labs CP210x | Populer, plug-and-play | Windows, Linux, macOS |
| CH340/CH341 | Murah, tersedia luas | Windows, Linux |
| PL2303 | Umum di kabel USB lama | Windows (driver lama) |
Sebelum menggunakan adapter, pasang driver USB yang diperlukan pada komputer. Driver ini biasanya tersedia dari situs web produsen. Buka perangkat lunak komunikasi serial (seperti PuTTY atau Arduino IDE Serial Monitor), pilih port COM yang benar, dan atur baud rate sesuai dengan perangkat yang dihubungkan. Cirkit Designer
B. Kabel Winding Displacement (Kabel Pita/Flat Cable)
Kabel pita penghubung antara adapter USB-to-TTL dengan kepala perintah (instruction head). Perhatikan arah pemasangan winding displacement — harus sama persis dengan petunjuk gambar dan tidak boleh dipasang terbalik, karena jika terbalik HDD tidak akan dapat menerima perintah. mrtlab
C. Kepala Perintah (Instruction Head / Terminal Connector)
Kepala perintah adalah konektor khusus yang dipasang langsung ke titik pin serial pada PCB HDD. Setiap merek HDD memiliki konfigurasi pin yang berbeda-beda, sehingga diperlukan kepala perintah yang berbeda pula.
Satu set kepala perintah terdiri dari 5 buah yang dikirim bersatu dari pabrik, dan pengguna perlu memisahkannya sendiri. Kepala-kepala perintah ini sesuai untuk Seagate, Toshiba, Samsung, WD, dan merek lainnya. Setiap kepala perintah memiliki nama merek HDD yang tertera — perhatikan dengan seksama. Pengguna harus menggunakan kepala perintah yang benar untuk menghubungkan HDD yang benar, atau HDD tidak akan dapat menerima perintah. mrtlab

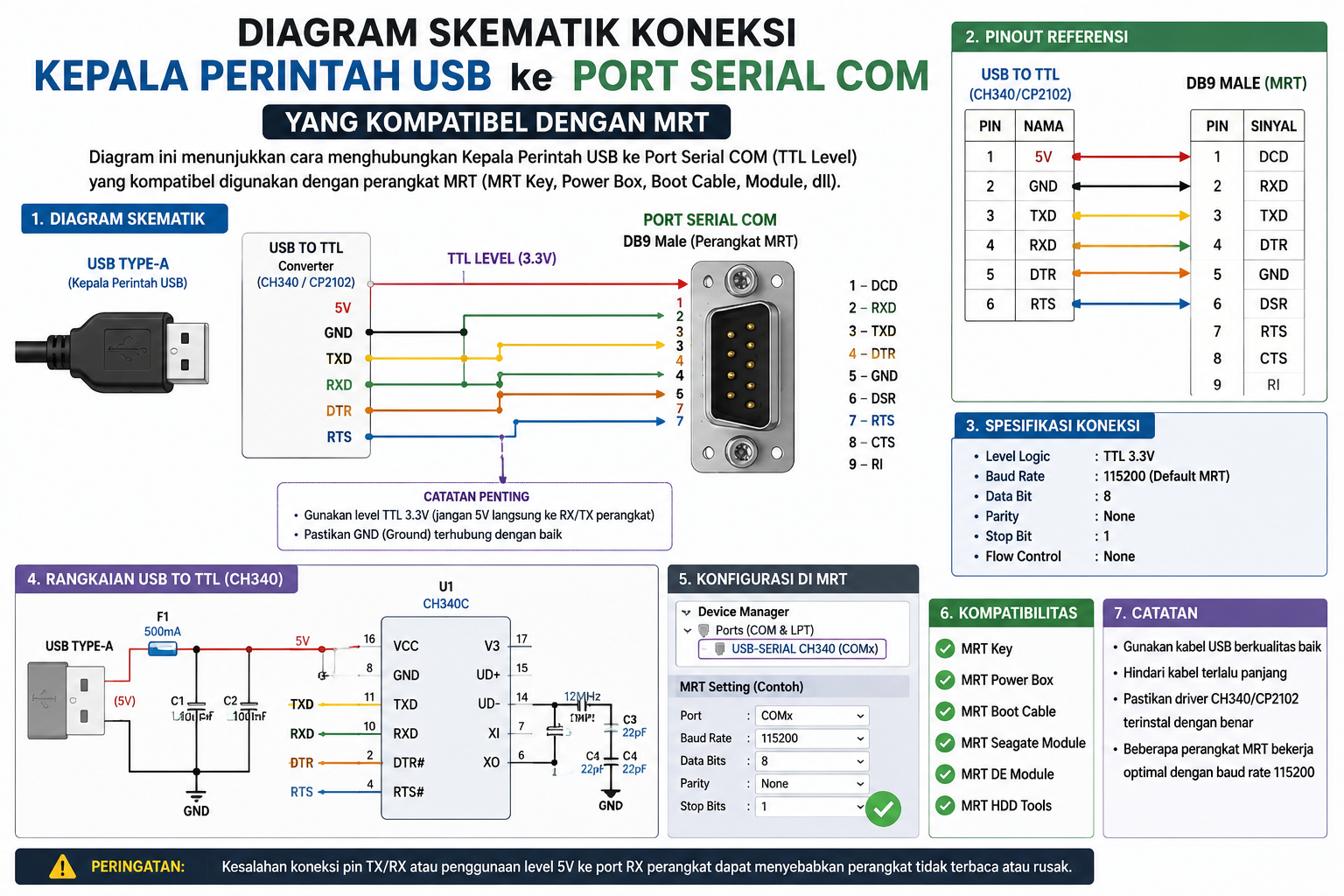

Cara Kerja Koneksi: Pin TX, RX, dan GND
Koneksi serial antara komputer dan HDD didasarkan pada tiga pin utama:
| Pin | Nama | Fungsi |
| TX | Transmit | Mengirim data dari komputer ke HDD |
| RX | Receive | Menerima data dari HDD ke komputer |
| GND | Ground | Referensi ground bersama |
Aturan Krusial Pemasangan Pin
Hubungkan pin RXD adapter ke pin TX mikrokontroler/perangkat target, dan pastikan pin GND adapter terhubung ke ground perangkat. Cirkit Designer
Ini artinya pemasangannya adalah silang (cross):
- TX adapter → RX HDD
- RX adapter → TX HDD
- GND adapter → GND HDD
Kesalahan yang paling sering terjadi adalah memasang TX ke TX dan RX ke RX secara lurus — hal ini menyebabkan tidak ada komunikasi yang berhasil.
Penjelasan Koneksi pada HDD Seagate SATA
Pada HDD SATA Seagate (baik 3,5 inci maupun 2,5 inci), terdapat blok jumper 4-pin tepat di sebelah port SATA. Hubungkan ujung RX-TX kabel serial ke dua pin jumper yang paling dekat dengan port SATA, sehingga kabel RX (merah) terhubung ke pin yang lebih dekat dengan port SATA. Atola Technology
Pengaturan Baud Rate yang Benar
Baud rate adalah kecepatan transmisi data dalam komunikasi serial, diukur dalam satuan bit per detik (bps). Jika baud rate tidak sesuai antara komputer dan HDD, karakter yang diterima akan tampak acak atau tidak terbaca.
Untuk HDD Seagate 7200.10 dan model yang lebih lama, baud rate yang digunakan adalah 9600; untuk 7200.11 dan model yang lebih baru, baud rate yang digunakan adalah 38400. Atola Technology
Tabel Referensi Baud Rate HDD Seagate
| Model/Generasi | Baud Rate |
| Seagate 7200.10 dan lebih lama | 9600 bps |
| Seagate 7200.11 (F3 ke atas) | 38400 bps |
| Seagate F3 generasi terbaru | 38400 bps |
Tips: Jika tampilan terminal menunjukkan karakter acak atau tidak terbaca, coba ubah baud rate. Mulai dari 38400, lalu coba 9600, kemudian 115200. Baud rate yang benar akan menghasilkan karakter yang terbaca normal.
Parameter Komunikasi Serial Standar
Selain baud rate, parameter komunikasi serial lain yang harus dikonfigurasi:
Data dikirim dan diterima delapan bit sekaligus, tanpa parity dan satu stop bit. Konfigurasi ini sering disingkat 8N1 (8 data bits, No parity, 1 stop bit). Bit harus tidak diinversi, yang berarti nol dikirim sebagai tegangan rendah dan satu dikirim sebagai tegangan tinggi. Pololu
Ringkasnya, pengaturan terminal yang harus digunakan:
- Data bits: 8
- Parity: None (Tidak ada)
- Stop bits: 1
- Flow control: None
Langkah-Langkah Pemasangan Koneksi COM Lengkap
Berikut panduan lengkap pemasangan koneksi USB ke serial COM untuk HDD menggunakan peralatan MRT:
Langkah 1: Persiapan Komponen
Siapkan semua komponen yang dibutuhkan:
- Adapter USB ke serial TTL (dengan chip FTDI, CP210x, atau CH340)
- Kabel winding displacement (kabel pita)
- Kepala perintah yang sesuai dengan merek HDD target
- Kabel data USB
- HDD yang akan didiagnosis
Langkah 2: Pasang Driver Terlebih Dahulu
Sisi USB perlu dihubungkan ke antarmuka USB komputer melalui kabel data, dan program driver perangkat perlu diinstal. Driver dapat diunduh di halaman: https://info.mrtlab.com/download/ mrtlab
Setelah driver terinstal, verifikasi dengan membuka Device Manager di Windows dan pastikan adapter muncul di bagian “Ports (COM & LPT)”.
Langkah 3: Identifikasi Port COM yang Terbentuk
Setelah kabel USB terhubung dan driver terinstal, adapter siap digunakan. Di Device Manager akan terlihat port serial baru — secara default adalah COM3. Saat menghubungkan port serial di program MRT, pilih port serial yang sesuai, lalu sambungkan. Selesai. mrtlab
Jika pengguna menghubungkan adapter USB ke serial, maka adapter tersebut akan terlihat sudah terinstal dalam daftar: “Computer Manager → Device Manager → Ports (COM & LPT)”. Mrtlab
Langkah 4: Pasang Kabel Pita (Winding Displacement)
Hubungkan kabel pita dari adapter USB-to-TTL ke kepala perintah yang sesuai. Perhatikan arah pemasangan — ada tanda atau indikator arah pada konektor yang harus diikuti agar tidak terpasang terbalik.
Langkah 5: Pasang Kepala Perintah ke HDD
Pilih kepala perintah yang sesuai dengan merek HDD (Seagate, Toshiba, Samsung, atau WD), lalu pasang ke titik pin serial pada PCB HDD. Pastikan orientasi pemasangan benar dan tidak terbalik.
Langkah 6: Nyalakan HDD dan Buka Terminal
Berikan daya ke HDD terlebih dahulu, kemudian buka program terminal (MRT, PuTTY, Tera Term, atau HyperTerminal). Konfigurasi port COM dan baud rate yang sesuai, lalu hubungkan.
Langkah 7: Masuk ke Mode Terminal
Setelah terhubung ke port COM, pengguna dapat masuk ke mode terminal. Dalam mode terminal, cukup tekan “Ctrl+Z” untuk memasukkan perintah terminal, dan tekan “Ctrl+T” untuk masuk ke mode terminal ATA. Mrtlab
Perbedaan Koneksi Berdasarkan Merek HDD
Meskipun prinsip dasar koneksi serial sama untuk semua merek, terdapat perbedaan lokasi pin dan konfigurasi yang perlu diperhatikan:
Seagate (SATA 3,5 inci dan 2,5 inci)
- Pin serial terletak pada blok jumper 4-pin di samping port SATA
- 2 pin aktif untuk TX dan RX, 2 pin sisanya untuk ground/power
- Baud rate: 38400 (untuk F3 ke atas) atau 9600 (model lama)
Seagate (IDE/ATA lama)
Pada HDD IDE Seagate, pasang konektor RX-TX ke pin yang terletak di sebelah kiri secara vertikal. Pastikan kabel TX (hitam) terhubung ke pin atas dan kabel RX (merah) terhubung ke pin bawah. Atola Blog
Toshiba
Toshiba menggunakan konfigurasi pin yang berbeda dari Seagate. Kepala perintah khusus Toshiba harus digunakan, dan jangan sekali-kali menukar kepala perintah antar merek.
Samsung
Samsung juga memiliki port terminal serial tersendiri, meskipun sejak diakuisisi oleh Seagate, beberapa model Samsung terbaru menggunakan pendekatan yang mirip dengan Seagate.
Western Digital (WD)
Port serial pada drive WD (dan kebanyakan vendor lain) pada umumnya hanya digunakan oleh insinyur firmware untuk keperluan debug, dan tidak memiliki antarmuka command-line yang sebanding dengan Seagate. Namun kepala perintah WD tetap tersedia dalam paket MRT untuk kasus tertentu. Hddserialcommander
Software Terminal yang Dapat Digunakan
Selain program MRT sendiri, beberapa software terminal yang dapat digunakan untuk berkomunikasi dengan HDD melalui port COM serial:
Terdapat banyak program terminal gratis yang tersedia, termasuk PuTTY (Windows atau Linux), Tera Term (Windows), dan Br@y Terminal (Windows). Untuk menggunakan program terminal ini dengan adapter USB-to-TTL serial, pengguna harus menentukan nama port dan baud rate yang diinginkan. Karakter yang diketik akan dikirimkan melalui jalur TX. Byte yang diterima pada jalur RX akan ditampilkan di layar oleh program terminal. Pololu
| Software | Platform | Kelebihan |
| MRT Pro | Windows | Terintegrasi penuh dengan fitur repair |
| PuTTY | Windows/Linux | Gratis, ringan, populer |
| Tera Term | Windows | Fitur lengkap, gratis |
| HyperTerminal | Windows XP | Sudah bawaan di Windows lama |
| HDD Serial Commander | Windows | Khusus HDD, point-and-click |
Masalah Umum dan Cara Mengatasinya
Masalah 1: Port COM Tidak Muncul di Device Manager
Penyebab: Driver adapter belum terinstal atau tidak kompatibel. Solusi: Unduh dan instal driver yang sesuai dengan chip adapter (FTDI, CP210x, CH340). Coba port USB yang berbeda pada komputer.
Masalah 2: Karakter Acak / Tidak Terbaca di Terminal
Penyebab: Baud rate tidak sesuai. Solusi: Jika tidak ada output di jendela terminal atau terdiri dari simbol acak, coba ubah baud rate hingga mendapatkan respons yang baik. Atola Technology
Masalah 3: Tidak Ada Respons dari HDD
Penyebab: Koneksi RX/TX terbalik, atau kepala perintah salah dipasang. Solusi: Periksa ulang koneksi pin TX dan RX. Pastikan kepala perintah yang digunakan sesuai dengan merek HDD. Pastikan GND terhubung dengan baik.
Masalah 4: HDD Tidak Spin Up
Penyebab: HDD belum diberi daya, atau ada masalah fisik pada PCB. Solusi: Pastikan konektor daya SATA terhubung sebelum menyambung koneksi serial. Periksa kondisi fisik PCB.
Masalah 5: Terminal Terhubung tapi Perintah Tidak Diterima
Penyebab: HDD belum dalam kondisi siap menerima perintah, atau perlu menekan Ctrl+Z terlebih dahulu. Solusi: Matikan dan nyalakan ulang HDD, lalu segera tekan Ctrl+Z begitu HDD mulai berputar untuk menginterupsi proses boot dan masuk ke prompt F3 T>.
Keamanan dan Hal yang Harus Diperhatikan
Jangan Salah Pasang Kepala Perintah
Kesalahan memasang kepala perintah yang salah (misalnya kepala Toshiba ke HDD Seagate) dapat menyebabkan arus yang tidak sesuai mengalir ke pin yang salah, berpotensi merusak PCB HDD secara permanen.
Perhatikan Tegangan (Voltage)
Selalu verifikasi level tegangan sebelum menghubungkan adapter untuk menghindari kerusakan perangkat. Gunakan tindakan pencegahan ESD (Electrostatic Discharge) yang tepat saat menangani adapter. Cirkit Designer
Sebagian besar HDD modern menggunakan logika 3,3V pada pin serialnya, bukan 5V. Menggunakan adapter yang mengeluarkan tegangan 5V ke pin HDD yang hanya mendukung 3,3V dapat merusak port serial HDD secara permanen.
Tidak Perlu Menghubungkan Pin VCC/Power dari Adapter ke HDD
HDD mendapatkan daya dari konektor daya SATA atau Molex terpisah, bukan dari adapter serial. Pin VCC pada adapter USB-to-TTL tidak perlu dan tidak boleh dihubungkan ke pin manapun pada HDD untuk menghindari konflik daya.
Catat Semua Perintah yang Dimasukkan
Setiap perintah yang dikirimkan ke terminal HDD berpotensi mengubah konfigurasi firmware secara permanen. Selalu catat perintah apa yang dimasukkan agar dapat dilakukan rollback jika terjadi kesalahan.
Penutup
Kemampuan menghubungkan HDD melalui port COM serial adalah keterampilan fundamental yang harus dimiliki oleh setiap teknisi pemulihan data profesional. Dengan peralatan yang tepat dari MRT — mulai dari adapter USB ke serial, kabel winding displacement, hingga berbagai kepala perintah untuk masing-masing merek HDD — proses diagnosa dan perbaikan firmware HDD yang rusak menjadi lebih terarah dan efektif.
Kunci keberhasilan koneksi serial ini terletak pada tiga hal: komponen yang tepat, arah pemasangan yang benar, dan konfigurasi software yang sesuai. Dengan memahami semua aspek yang dibahas dalam artikel ini, teknisi dapat memanfaatkan port COM serial sebagai senjata ampuh dalam arsenal pemulihan data mereka.
Peringatan: Pemulihan data memiliki risiko tertentu. Non-profesional sangat disarankan berhati-hati untuk menghindari kerusakan sekunder pada data maupun perangkat keras.
